1.配电柜产品组成的描述及结构特点（结构概要注明）:

 重要组成部件：根基骨架
、、仪表
、、主母线
、、零母排
、、接地母排
、、电器元件
、、隔板
、、封板
、、左右侧板
、、底板
、、顶板
、、门
、、吊环以及铭牌。。

 操作方式： 手动
、、电动

装置方式： 直接装置

接线方式： 固定衔接

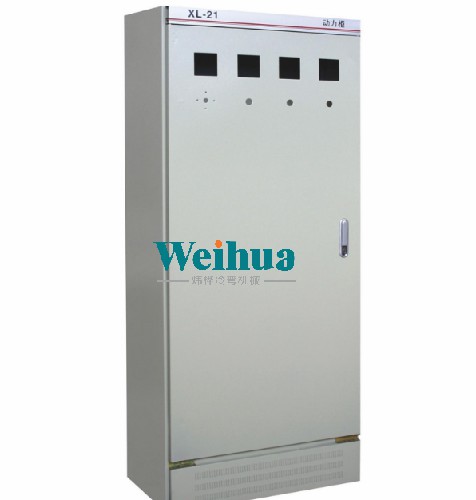

1）产品型号及名称 XL-21动力配电柜 。。

2）提供图纸及编号：

总装配图：XL101-01

电气道理图(注明元件型号
、、规格
、、衔接母线与电缆商标规格)

3).重要结构数据：

 外形尺寸（mm）：柜宽：700mm  柜高：1700mm  柜深：370mm

结构特点：框架选取组装式结构，，拥有重量轻
、、强度高的特点。。柜前门
、、侧板
、、顶盖
、、后门等外观可见部件均选取理论镀锌或静电粉末喷涂，，涂层均匀美观耐侵蚀。。；そ拥赜兄鹘拥刂泛徒拥乇曛，，整个柜组成齐全的接地；は低。。所有金属零部件都拥有防侵蚀能力。。

开关电器及组件（元件明细表）

见下表

序号 名称       型号规格            数量

 1   塑壳断路器 CFM1-400L/3300 400A 4

 2   塑壳断路器 CFM1-100L/3300 100A 4

母线与绝缘导线（名称
、、型号规格）

见下表

序号 名称       规格型号/商标

1    主母线     TMY 40×5

2    N
、、PE母线  TMY 40×3

3    绝缘导线   BVR

绝缘支持件（名称
、、型号规格）

见下表

序号 名称   资料名称

 1   绝缘子   DMC

 2   母线夹   ZMJ

；そ拥卮胧涸诠窈蟛嗟撞可柰抛魑拥啬赶，，有主接地址和接地标志，，整个柜组成齐全的接地；は低。。

防侵蚀：所有金属零部件拥有防侵蚀能力（理论镀锌
、、环氧粉末静电喷涂）。。
